제     목 PLC 접점신호 연동 메시지 표시용 전광판 컨트롤러 게 시 일 2012-08-30
작 성 자 관리자 조 회 수 24025



PLC(Programmable Logic Controller)의 접점 신호를 전광판에 메시지로 표시해주는 컨트롤러를 소개합니다.



주요 특징

l  최대 8개의 릴레이 접점 신호를 수신하여, 100개 이상의 접점신호에 해당되는 메시지를 표시할 수 있습니다.

l  메시지는 텍스트/그래픽으로 작성하고, 다양한 표시효과(이동표시, 점멸표시 등)를 적용할 수 있습니다.

l  접점 신호가 없을 때는 날짜/시간/온도/습도 등 정보문구나, 안내/홍보 문구를 등록하여 순차적으로 표시

   할 수 있습니다.

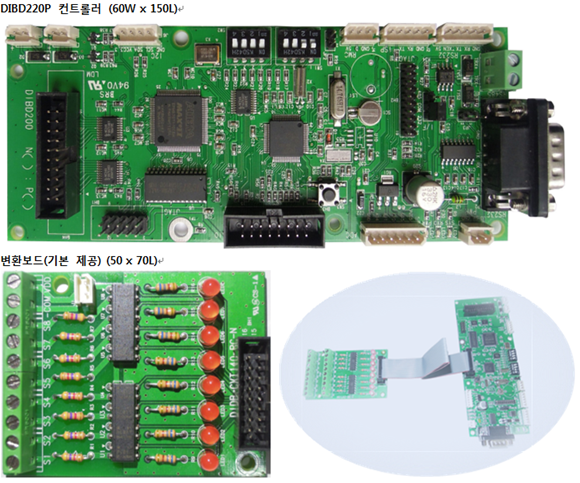

제품 이미지

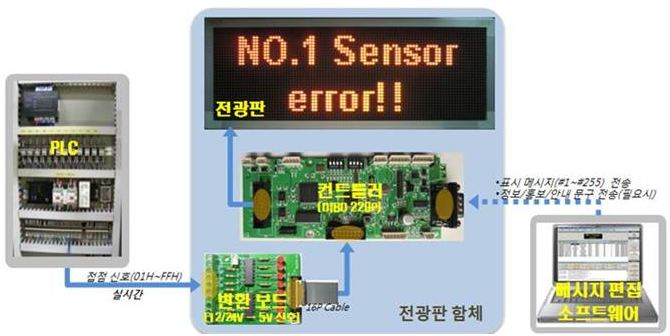

시스템 구성 및 기능




PLC(Programmable Logic Controller)

  l 산업 현장에서 공정 상황 또는 프로그램 된설정 상황에 따른 Relay, PNP, NPN 등의 접점신호(12~24VDC)를

     변환보드로 보냅니다. 최대 8개의 접점신호 ON/OFF 동작으로 256(28)개의 접점 신호를만들 수 있습니다.

접점신호 변환보드

  lPLC의 IO카드에서보내어진 12~24V의 접점신호를 5VDC로 낮추어 컨트롤러에 전송합니다.

컨트롤러

  l  평상시에 전광판에 표시할 메시지들과 접점신호에 대응하는 메시지들을 미리 저장합니다.

  l  1번 접점이 ON되면, "배경화면표시목록"에서 1번째이미지파일로 등록되어 있는 메시지를 표시하고, 2번

      접점은 2번메시지, 3번 접점은 4번 메시지, 4번 접점은 8번 메시지, 5번접점은 16번 메시지, 6번 접점은

      32번 메시지, 7번 접점은 64번메시지, 8번 접점은 128번째 메시지를 표시합니다.

    만일, 1번 접점과 8번접점이 동시에 ON(10000001이진수=8116진수=129십진수) 되면, 129번째 이미지 파일이

     전광판 화면에 표시됩니다. 그러나 접점신호가 없으면 “배경화면표시목록”의 이미지를 표시하지 않습니다.

     이때는 정보/안내/홍보문구들을 “일반표시목록”에미리 등록하여 순서대로 나타나게 할 수 있습니다.

메시지 편집 소프트웨어(다빛채)

  l  전광판에 표시할 메시지들을 작성/편집/등록합니다.

  l  등록된 메시지들은 시리얼 또는 랜통신으로 컨트롤러에 전송합니다

전광판

  l  2단20열(16x16픽셀) 이하의 국내에서 생산되는 대부분 3칼라 LED 모듈을 사용할 수 있으며, 스캔방식은

      1/16D, 1/8D, 1/4D를 선택할 수 있습니다.

  l  자사에서는 전광판은 판매하지 않지만, 인접한 지역의 전광판 협력업체를 소개해 드립니다.

적용



l 산업현장에서 제품을 생산하는 과정에서 “용접완료”, “제품 냉각 중” 등의 각 공정 상황을 센서를 통해서 PLC

   로 전달합니다. 그러면 이후 상기 과정을 통하여 접점 신호가 전광판 컨트롤러에 입력되고, 해당되는 메시지가

   전광판에 표시됩니다.

l  공장에서 “1번,실린더 엔진오일 부족”, “2번, 컨베이어 모터 정지” 등의 각종 한계상황들을 미리 정해놓고

   메시지를 만들어서 전광판 컨트롤러에 이미지 파일로저장해 놓습니다.  PLC로 센서 등을 통해서 입력되는

   각종 상황들 중에서 전광판에 표시하여야 할 내용들을 미리 PLC에 프로그램 해놓고 설정된 상황이 들어오면

   IO카드를 통해서 해당되는 신호를 출력합니다. 이 후 메시지표시 방식은 상기와 같습니다.

l  변환보드를 사용하지 않는 경우에는, DIBD의 BH3 16핀 케이블에 로터리 스위치 등을연결하고, 사용자가 직접

   스위치 조정으로 원하는 메시지를 표시할 수 있습니다.

l  무전원 릴레이로 동작하는 경우에는 변환시스템을 사용하지 않고 DIBD의 BH316핀 케이블에 바로 신호선과

   GROUND 선을 연결해서 사용할 수도 있습니다.

제품 사양

lMainProcess : 32Bit ARM7 Microcontroller, 256Kbit on chip static RAM, 4Mbit on chipflash program

lDisplayProcessor : CPLD, 570LEs

lDuty Ratio: 1/16D, 1/8D, 1/4D

lDisplayImage : 3칼라 이미지(dat, bmp, jpg)/에니메이션(gif) ), 디지털/아날로그 시계,온도/습도 등

l최대 표시 모듈 수: 2단20열 (16x16 LED 모듈 기준)

l내장 메모리 최대 표시 이미지 수 : 약 115장 (2단20열 화면 크기 기준)

l통신 인터페이스 : RS-232, RS-422, RS-485, 랜통신 지원

l부가기능 : 시계 기능, LED 밝기 설정(4단계/일)

l옵션사항 : 온도/습도 표시 센서, 자동 밝기 조정 센서

l통신속도 : 9,600/38,400/57,600/115,200bps

l사용환경 : 산업용 -20도 ~ 80도

l소모전력 : DC5V, Max. 200Ma

관련 매뉴얼

▶변환보드 연결 방법 및 메시지 등록 방법  클릭!

▶참조: 컨트롤러 하드웨어 매뉴얼(DIBD220) 클릭!

▶참조: 3칼라 전광판 소프트웨어(다빛채) 매뉴얼  클릭!
