다운로드
소프트웨어

프로그램 버전

컨트롤러 출하 일자, 용도 등에 따라서 다빛채 프로그램의 버전이 다를 수 있습니다. 따라서, 다빛채 프로그램을 업그레이드 버전으로 다시 설치하고자 할 경우에는 반드시 전광판 판매업체에 프로그램 호환성 여부 등 자문을 받으시고 진행하셔야 합니다.
또한, 기존 이미지 데이터는 백업 받으셔야 다시 사용할 수 있습니다.


버전 출시일자 용도 및 특징
DavitChe V6.72 2017.04.13 · 2012년 ~ 2014년 출고된 다빛채 4.00 ~ 6.00 버전과 호환됨
· 전광판 화면 크기 내에서 문구를 블록단위로 여러 개 나누어서 텍스트이미지 작성
· 이미지 편집 창에서 GIF 애니메이션을 배경에 두고 텍스트문구를 겹쳐서 표출하는 기능
· 정보문구 사용방법을 쉽게 익히도록 정보문구 기본서식을 선택 할 수 있도록 기능 개선
· 배경이미지 전송 창을 없애고 메인 화면의 표시목록에서 전송방식으로 기능 개선
· 전광판 화면 설정 창에서 이미지 전용의 일반형 DIBD와 프로토콜 전용의 DIBD를 선택 할 수 있도록 기능 개선
· DIBD에 저장되어 있는 파일을 불러와서 현재 전광판에 표시 되고 있는 표시목록을 편집 할 수 있는 파일 목록 창 추가
· DIBD 모든 제품의 펌웨어 업그레이드 기능
DIBD Display V6.72 2017.04.13 · 다빛채 운영프로그램에서 표시목록, 이미지파일, 동영상파일을 전송받고, 모니터 화면에 표출
· 다빛채에서 수신받은 외부출력신호, 전광판밝기 등의 설정 값을 DIBD780으로 송신
· 외부장비에서 DIBD 프로토콜 패킷을 수신받아 이미지 또는 문구를 화면에 표시할 수 있음




DIBD 펌웨어 업그레이드

"DavitChe 소프트웨어 버전5.3" 부터는 컨트롤러(DIBD)의 펌웨어 업그레이드 기능이 추가되었습니다.
따라서 펌웨어를 업그레이드하여 기능이 향상된 최신 다빛채 버전을 사용하실 수 있습니다.

   ☞ 펌웨어 업그레이드 가이드,    컨트롤러 모델별 최신 펌웨어 파일

시스템 요구 사양

  • 운영체계 : Windows 2003/XP/Vista/Win7/Win8(32/64bit)
  • 통신인터페이스 : RS-, LAN 통신
  • CPU : Pentium IV Processor 이상
  • 메모리 : 256MB RAM 이상
  • 하드 디스크 여유 공간 : 10MB 이하
  • 지원언어 : 한국어, 영어, 중국어, 일본어 등

다빛채 프로그램 특징

  • 하나의 프로그램으로 아래와 같은 다양한 작업을 실행할 수 있습니다.
    시스템환경설정, 표시파일 및 표시목록 작성, 정보문구(아날로그시계, 날짜 및 시간, 온도, 습도, 카운터 등) 설정, 동영상변환, 전광판 멀티 통신 설정/관리, 전광판 ON/OFF 제어, 예약 표시, 시간 동기화, 외부출력신호(냉각팬/히터, 부저/표시등..) 제어 등
  • 다양한 입장효과, 퇴장효과, 테두리효과, 배경이미지삽입, 화면 분할 효과를 적용할 수 있습니다.
  • 통신로그 보기 및 자동 저장 기능이 있어서, 고장 원인 추적이 용이합니다.
  • 외부 서버 연동 프로토콜 전광판용으로 사용시 다양한 기능을 활용 또는 접목하여 사용할 수 있습니다.
    예) 프로토콜 메시지 시뮬레이션, 배경화면(텍스트/그래픽/비디오이미지) 삽입, 통신 로그 및 패킷 확인 등

다빛채 프로그램 소개

   소프트웨어 사용법 데모 동영상(약7분)

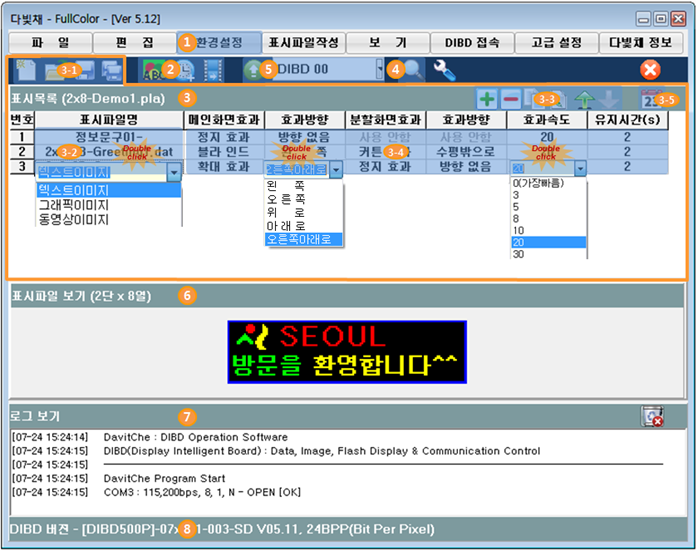

   소프트웨어 처음 사용 가이드

다빛채 프로그램에서 시스템환경을 설정하고, 표시파일과 표시목록을 작성하여 데이터를 DIBD 컨트롤러에 전송합니다.


① 환경 설정

[환경설정]>[통신설정]를 선택하여, “통신 설정 창”을 열고, 시리얼/랜 통신방법을 설정합니다.
[환경설정]>[전광판 크기]를 선택하여, 가로/세로 전광판 크기와 픽셀당 비트수(2Bit_3Color)를 설정한 후, [전송]을 눌러 설정 정보를 DIBD에 전송합니다.


② 표시파일 작성

을 클릭하여 이미지 편집 창이 나오면, 텍스트/그래픽이미지 표시파일을 작성/편집합니다.
을 클릭하면, 아날로그 시계, 현재 날짜/시간, D-Day, 온도/습도 등 정보문구 표시형식도 설정할 수 있습니다.
을 클릭하여, 동영상 변환기(DIFC)가 나오면, 비디오/애니메이션 형식을 “*.frm” 형식으로 변환합니다.


  • DIBD를 처음 연결한 경우, 정보문구가 정상적으로 표시되지 않으면, [DIBD 접속]>[시간동기]를 클릭하고, [고급설정]>[DIBD 폰트전송]의 폰트 전송을 확인합니다.

③ 표시목록 작성

“표시파일”들을 등록하고, 표시순서/효과 등을 설정합니다.

  • 표시목록 관리 도구를 선택하여 표시목록을 만들기/열기/저장 할 수 있습니다.
  • “정보문구01-(초기값)“ 레코드(셀)을 더블 클릭하면 콤보박스가 나타납니다. 원하는 표시파일 또는 문구를 선택/변경하고 등록합니다.
  • 표시목록 편집도구를 선택하여 표시파일(라인)을 추가/수정/삭제/복사/순서변경 할 수 있습니다.
  • 각 레코드(셀)들을 더블 클릭하여, 표시 효과/속도/시간을 설정합니다.
  • 을 클릭하여, “고급효과 설정 창”이 나타나면, 퇴장효과, 테두리효과, 표시일시 등을 설정할 수 있습니다.

④ 미리보기

를 클릭하면, 미리보기 창이 나타나서 표시목록에 등록된 표시파일들이 표시효과와 함께 순서대로 보여줍니다. 미리보기를 종료하려면, 버튼을 한번 더 클릭합니다.


  • 표시목록(*.pla)을 미리보기 한 후에는, 업로드 하기 전에, 을 클릭하여 반드시 저장합니다.

⑤ DIBD 업로드

DIBD 주소를 선택하고, 을 클릭하면, 표시목록과 관련 파일들이 DIBD에 전송됩니다. 전송이 완료되면, 전광판이 표시목록에 의하여 자동으로 작동을 시작합니다.
다빛채 PC 1대가 전광판 한 대를 관리하는 경우는 DIBD00(Default) 주소만을 사용하나, 여러 대의 전광판을 관리하는 경우에는 해당 전광판명칭(주소) 또는 그룹명칭을 선택하여 데이터를 일시에 전송할 수 있습니다.
데이터 메모리가 너무 크거나, 통신라인에 제약이 있는 경우에는 “DIBD 업로드” 대신에 이동식디스크에 저장하여 컨트롤러에 삽입/표시 할 수 도 있습니다.


⑥ 표시파일보기 : 표시목록상의 선택된 표시파일의 이미지를 실시간으로 보여줍니다.

⑦ 로그 창 : 다빛채와 제어보드(DIBD) 사이의 통신 내용을 볼 수 있습니다.

⑧ DIBD 버전 정보 : 제어보드에 대한 정보를 읽을 수 있습니다.

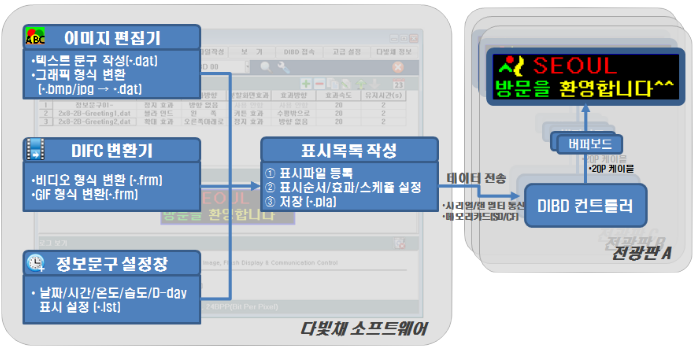

표시파일과 표시목록 흐름도

표시파일에는 텍스트/그림이미지 파일, 비디오/애니메이션 파일, 정보문구 파일 등이 있습니다.
다빛채 소프트웨어에는 이들을 편집/변환/설정하기 위한 보조 소프트웨어들이 포함됩니다.
표시목록 작성 창에서 표시파일들을 불러(등록)와서 표시순서/효과/시간 등을 설정한 후, 하나의 표시목록 파일로 저장합니다.
표시목록 파일을 DIBD 컨트롤러에 전송하면, 등록된 표시파일도 함께 전송되며, 전송이 완료되면, 전광판이 표시를 시작합니다.
