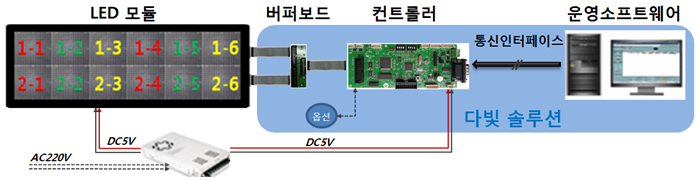

PC제어형 LED 전광판 구성
PC제어형 LED 전광판이란, PC에 설치된 전광판 운영소프트웨어에서 다양한 문구나 이미지를 편집한 후, 통신라인을 통해서 데이터를 컨트롤러로 전송하여 전광판에 표시하는 것을 말합니다. 자사의 DIBD 컨트롤러를 사용하는 PC제어형 LED 전광판의 구성은 다음과 같습니다.
운영소프트웨어(다빛채)
- 초기 환경 설정(통신방법, 전광판 크기/색상, 현재시간, 폰트전송, 화면 밝기 설정, 사용언어 등)
- 표시 이미지/문구 작성 및 변환, 표시목록/스케줄 작성
- 멀티통신 설정 및 고급 기능
통신인터페이스
- 시리얼통신(RS252-422/485), LAN 통신, 이동식메모리(SD/CF), 접점보드(PLC) 등 지원
DIBD 컨트롤러
- 표시하고자 하는 전광판의 해상도, 크기, 색상 등에 따라서 다양한 컨트롤러를 선정/사용 가능
- 다양한 통신인터페이스, 옵션 및 추가기능이 지원
예)RS422/485, 유무선랜, SD메모리 카드, 아날로그/디지털 시간 표시, 온도/습도 표시, 전광판 자동 밝기 조정, 외부 출력 신호 포트 등
LED 모듈
- LED 모듈은 자사에서 생산하지 않으나, 고객 요청 시 추천 가능함
- 자사의 DIBD 컨트롤러는 16x16 LED dot matrix 를 기본으로 “3 Color, 8 Color, 256 Color, Full Color” 색상을 표시 가능하게 함
버퍼보드
- LED 모듈 생산업체의 영상 스캔방식에 따라서 다양한 버퍼보드를 제공함
- 버퍼보드변경만으로 국내에서 생산되는 대부분 LED 모듈과 중국제 범용 LED 모듈(HUB75)에 연결하여 사용 가능
옵션제품
- 온도/습도 센서, 자동 밝기 조정 센서, GPS 시간 수신기 등을 지원함
DIBD 컨트롤러 특징
- 국내에서 생산되는 대부분 LED 모듈과 중국제 범용 LED 모듈(HUB75)에 연결하여 사용 가능합니다.
- 다양한 통신 인터페이스가 지원됩니다.
예) RS-232/422/485, 유선랜, 무선랜, 아날로그 데이터 등 - 다빛채소프트웨어가 설치된 하나의 PC로 수십대의 전광판 메시지를 관리할 수 있습니다.
- 아날로그/디지털 시간, 온도, 습도, D-Day 카운터 등 다양한 형태의 정보문구 표시가 가능합니다.
- 일일 4단계(일몰, 정오, 일출, 자정) 전광판 밝기 설정 또는 자동 밝기 조절도 가능합니다.
- 이동식메모리카드(USB,SD/CF 메모리)를 사용할 수 있어, 이미지 메모리에 제약이 없습니다.
- 원하는 날짜, 시간 또는 요일에 전광판을 ON/OFF 제어할 수 있습니다.
- 외부 출력 신호 포트가 있어 냉각팬, 히터 등도 작동시킬 수 있습니다.
- GPS 시간 수신기를 설치하여 정확한 시간을 표시할 수도 있습니다.
- 필요시, 펌웨어를 업그레이드 할 수 있습니다.
- 세로형 전광판 표시가 매끄럽게 지원됩니다.

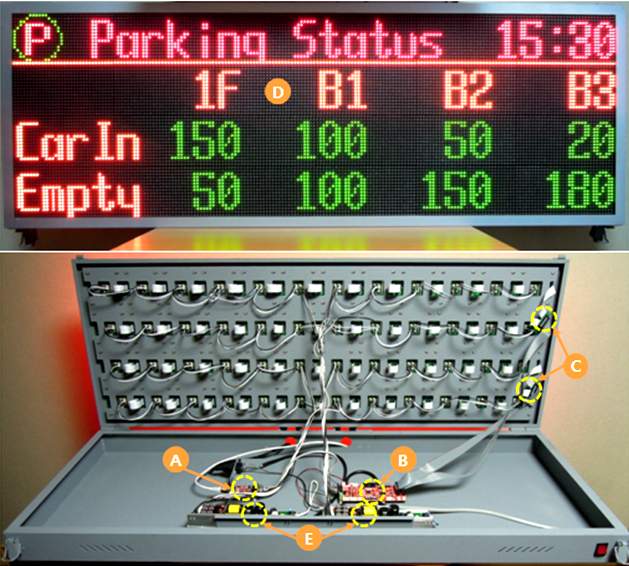

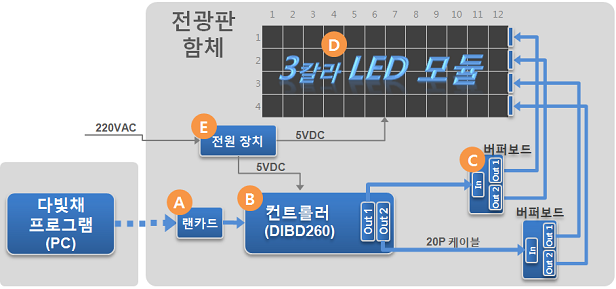

전광판 내부 구조(4단12열 3칼라, 랜통신 사례)
DIBD 컨트롤러와 옵션제품을 사용하면, 어떤 전광판이라도 간편하게 제작할 수 있습니다.
단, LED 모듈과 전원장치는 자사에서 제공하지 않습니다.
