프로토콜 LED 전광판 구성

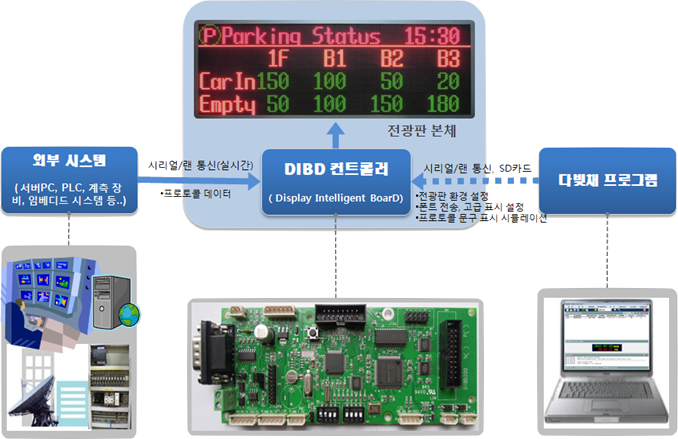

외부시스템(서버 PC, PLC, 임베디드 시스템 등)에서 전송한 데이터를 전광판에 표시하는 것을 프로토콜 전광판 또는 서버연동 전광판이라고 합니다. 자사의 DIBD 컨트롤러를 사용하는 프로토콜 LED 전광판의 구성은 다음과 같습니다.
외부시스템
- 프로토콜 데이터 전송 (긴급/일반문구 및 속성)
운영 소프트웨어(다빛채)
- 전광판 환경 설정 (통신방법, 전광판 크기, 화면 ON/OFF 시간 및 밝기, 폰트 등))
- 사용폰트 전송, 배경이미지 등록(필요시), 홍보/안내/정보 문구 작성(필요 시)
- DIBD 프로토콜 문구 표시 시뮬레이션
DIBD 컨트롤러 및 전광판
- 긴급/일반 문구 표시 (다양한 효과 적용 및 배경이미지 삽입 가능)
- 홍보, 안내 및 정보 문구 추가(필요 시)
DIBD 프로토콜

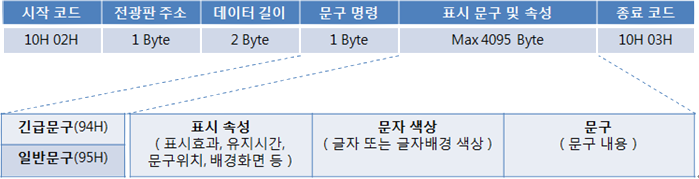

외부시스템에서 데이터를 전송하여 자사의 DIBD 컨트롤러를 사용하여 전광판에 표시하고자 할 때의 데이터 전송 프로토콜 구조는 다음과 같습니다.
다음은 간단한 전광판 표시 문구 및 DIBD 프로토콜 문구 패킷(헥사값) 사례입니다.
DIBD 프로토콜을 습득하고, DIBD 컨트롤러를 사용하면, 어떤 형태의 문구 또는 이미지라도 효과적으로 전광판에 표시할 수 있습니다.
DIBD 프로토콜 특징
1. 메시지 프로토콜 설계가 쉽습니다.
- 프로토콜 구조가 외부시스템 메시지 표시에 최적화되어, 비교적 간단합니다.
- DIBD 프로토콜 문구 작성을 경험해 볼 수 있도록 시뮬레이션 프로그램을 제공합니다.
파라메타 설정을 변경하면서 표시될 문구를 미리보기 화면에서 확인할 수 있습니다.
로그창에서 실제 전송될 패킷을 확인할 수 있습니다. - 외부시스템 엔지니어가 메시지 프로토콜을 보다 쉽고, 빠르게 설계할 수 있도록 프로그램 개발 소스를 제공합니다.
2. 다양한 형태의 메시지를 표시할 수 있습니다.
- 화면을 블록 단위로 분할하여 데이터를 원하는 위치에 다양한 효과로 표시할 수 있습니다.
- 텍스트/그래픽/애니메이션 등 다양한 이미지를 직접 표시하거나, 배경화면으로 사용할 수 있습니다.
- 일반문구, 긴급문구와 같은 프로토콜 메시지 외에도 사용자가 PC에서 작성한 다양한 형태의 홍보/안내/정보 문구들을 표시할 수 있습니다.
- 다양한 언어 및 폰트가 지원됩니다.
3. DIBD 컨트롤러는 확장성이 좋고, 옵션이 다양합니다.
- 버퍼보드만 교체하면, 국내에서 생산되는 대부분 LED 모듈과 중국제 HUB75모듈에 연결하여 사용할 수 있습니다.
- 표시하고자 하는 전광판의 해상도, 크기, 색상 등에 따라서 다양한 컨트롤러를 선정/사용할 수 있습니다.
- 다양한 통신인터페이스, 옵션 및 추가기능이 지원됩니다.
예)RS422/485, 유무선랜, SD메모리 카드, 아날로그/디지털 시간 표시, 온도/습도 표시, 전광판 자동 밝기 조정, 외부 출력 신호 포트 등
적용사례
자사의 DIBD 프로토콜 컨트롤러와 전광판 운영프로그램이 적용된 전광판은 다음과 같습니다.
- 주차관리 시스템 전광판 : 주차대수, 주차요금, 주차안내문구 표시
- 공장 생산 현황 전광판 : 목표치, 현재실적, 달성률 표시
- 선박/열차/버스 운항시간 및 요금안내 전광판
- 은행/증권회사 전광판 : 코스닥/코스피 주가지수, 거래량, 선물옵션, 환율, 거래내역 표시
- 경기장 스코어 전광판 : 팀명, 점수, 볼카운트 표시
- 경매 현황 전광판 : 생산자, 품명, 중량, 등급 수량, 경락단가 표시
- 환경 전광판 : 오존, 일산화탄소, 아황산가스 등 측정 수치 표시
- PLC 접점 연동 전광판 : PLC 접점신호 연동 메시지 표시
- 장례식장 전광판 : 빈소, 고인명, 상주, 장지, 발인 일시 표시
- 태양광 전광판 : 현재발전량, 누적발전량, 일사량, CO2 절감량 표시
- 지하철/버스 도착 정보, 교통 현황 정보 전광판
- 터널 안내 전광판 : 화살표, 안전속도, 터널 내 비상상황 표시
- 불법 주정차 안내 전광판 : “1004 차량 이동해 주시기 바랍니다.” 와 같은 문구 표시
- 광고용 LED 자판기 : 업체 홍보, 날씨/뉴스 등 문구 표시
DIBD 프로토콜 적용사례 상세내용 보기
